Do-It-Yourself: Schwingungsdämpfer wechseln.

Ein defekter Schwingungsdämpfer (Kurbelwellenriemenscheibe) ist eine bekannte Schwachstelle bei den BMW 5er-Modellen der Generation E60/E61 mit den bewährten 6-Zylinder-Dieselmotoren (M57/N57).

Typische Symptome im Anfangsstadium

• Ein beißender, verbrannter Gummigeruch im Motorraum und Innenraum.
• Ein sekundenweiser, plötzlicher Ausfall der Servolenkung bei niedrigen Drehzahlen (z. B. beim Einparken oder Rangieren).

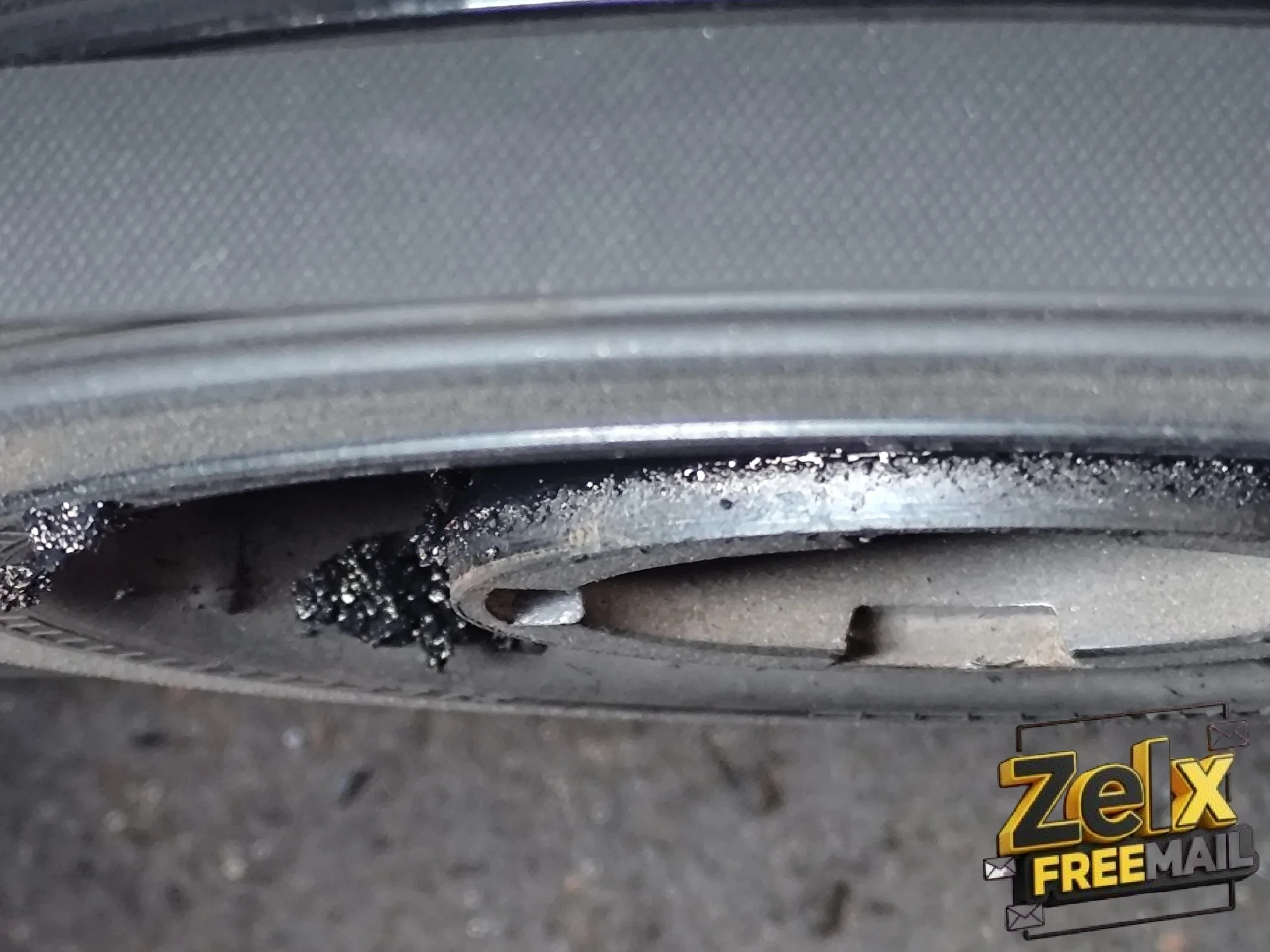

  Der Grund: Das einvulkanisierte Gummielement zwischen dem inneren und äußeren Metallring des Dämpfers wird mit den Jahren porös. Unter hoher Last – wenn die Servopumpe im Stand maximalen Druck aufbauen muss – rutscht der äußere Ring durch. Die extreme Reibung erzeugt die Hitze, den Geruch und den temporären Ausfall der Nebenaggregate.

Benötigtes Werkzeug & Material

• Neuer Schwingungsdämpfer (z. B. von Erstausrüstern wie Corteco oder Continental)
• 4x neue Original-Dehnschrauben (Wichtig: Alte Schrauben dürfen wegen der Materialdehnung keinesfalls wiederverwendet werden!)
• Neue Keilrippenriemen für Haupt- und Klimatrieb (dringend empfohlen)
• Drehmomentschlüssel (Bereich um 40 Nm)
• Stabiler Knebel oder lange Ratsche mit passender E-Torx-Nuss
• Bremsenreiniger und feine Drahtbürste
• Ein Helfer (zur Arretierung im Innenraum)

Schritt-für-Schritt-Anleitung

Teil 1: Demontage (Ausbau)

1. Platz schaffen: Das Fahrzeug sicher aufbocken oder auf eine Hebebühne fahren. Die vordere Unterbodenverkleidung (Motorschutz) sowie die obere Motorabdeckung demontieren.
2. Lüfter ausbauen: Den Elektrolüfter nach oben herausziehen (vorher die Steckverbindung lösen). Das schafft den nötigen Arbeitsraum an der Vorderseite des Motors und schützt den Kühler vor Beschädigungen.
3. Riemen entspannen: Der Motor besitzt zwei Riemen. Zuerst den Riemenspanner des Klimakompressors mit einer passenden Nuss im Uhrzeigersinn entspannen und den Riemen abnehmen. Danach den Hauptriemenspanner auf gleiche Weise entspannen und den Hauptriemen von den Rollen fädeln.
4. Schrauben lösen (Schaltgetriebe-Trick): Setzen Sie die E-Torx-Nuss gerade auf die erste der vier Schrauben des Schwingungsdämpfers. Ein Helfer setzt sich nun ins Auto, legt den 6. Gang ein und tritt die Fußbremse sowie die Handbremse maximal fest. Durch die hohe Übersetzung des 6. Gangs und die blockierten Räder ist die Kurbelwelle nun bombenfest arretiert. Lösen Sie die vier Schrauben über Kreuz mit einem langen Hebel. Anschließend den alten Dämpfer abnehmen.

Teil 2: Vorbereitung & Montage (Einbau)

1. Flächenreinigung: Die Stirnfläche der Kurbelwelle muss vor dem Aufsetzen des neuen Dämpfers penibel gereinigt werden. Entfernen Sie Rost, Schmutz und alte Gummireste mit einer feinen Drahtbürste und Bremsenreiniger. Die Fläche muss absolut plan und fettfrei sein, um Unwuchten zu vermeiden.
2. Dämpfer ansetzen: Den neuen Schwingungsdämpfer gerade auf die Kurbelwelle aufsetzen und die vier neuen Dehnschrauben von Hand handfest eindrehen.
3. Festziehen nach Herstellervorgabe (40 Nm + 120°): Der Helfer blockiert den Motor wieder über das Bremspedal bei eingelegtem 6. Gang.

• Stufe 1 (Drehmoment): Alle vier Schrauben über Kreuz mit dem Drehmomentschlüssel auf exakt 40 Nm anziehen.
• Stufe 2 (Drehwinkel): Jede Schraube über Kreuz um weitere 120 Grad weiterdrehen. Tipp im Motorraum: Der Hebelweg des Werkzeugs entspricht in etwa der Distanz vom Luftfilterkasten rüber zur Drosselklappe/Ansaugbrücke (ein Drittel einer Kreisumdrehung). Ziehen Sie die 120° möglichst in einer fließenden Bewegung durch und drücken Sie den Nusskopf fest an, um nicht abzurutschen.

Teil 3: Fertigstellung & Test

1. Riemenmontage: Die neuen Keilrippenriemen exakt nach dem ursprünglichen Verlauf auflegen. Unbedingt prüfen, ob die Riemen perfekt und mittig in den Rillen der Laufrollen sitzen.
2. Zusammenbau: Den Elektrolüfter wieder einsetzen und anschließen. Motorabdeckung und Unterbodenschutz montieren.
3. Probelauf: Den Gang herausnehmen (Leerlauf). Den Motor starten und die Riemenscheibe optisch auf vibrationsfreien, runden Lauf prüfen. Drehen Sie das Lenkrad im Stand komplett von links nach rechts – die Servolenkung muss nun sofort, gleichmäßig und ohne Geruchsentwicklung arbeiten.

Haftungsausschluss (Wichtiger Hinweis bei Eigendurchführung)

Ausschluss der Haftung für Sach-, Personen- und Folgeschäden:
Die Durchführung der hier beschriebenen Reparaturschritte erfolgt ausschließlich auf eigene Gefahr und eigenes Risiko des Ausführenden. Der Autor dieser Anleitung übernimmt keinerlei Haftung oder Gewährleistung für die Richtigkeit, Vollständigkeit oder Aktualität der bereitgestellten Inhalte.
Jegliche Schadenersatzansprüche gegen den Verfasser für Schäden an Fahrzeugkomponenten (z. B. durch falsche Drehmomente, unzureichende Reinigung oder Abrutschen des Werkzeugs), Folgeschäden am Motor oder den Nebenaggregaten sowie für Verletzungen von Personen während oder infolge der Reparatur sind strikt ausgeschlossen.
Arbeiten an sicherheitsrelevanten Fahrzeugteilen (wie der Lenkung über die Nebenaggregate) erfordern fundiertes Fachwissen. Sollten Unklarheiten oder fehlende Vorkenntnisse vorliegen, ist von einer Eigendurchführung abzusehen und zwingend eine Kfz-Fachwerkstatt aufzusuchen.
